一：概述

??? LS108A手機鏡片測試儀原理(li)是采用(yong)(yong)紅(hong)外(wai)850nm光(guang)源，紅(hong)外(wai)940nm光(guang)源和可見(jian)550nm光(guang)源照射(she)被(bei)測(ce)透明物(wu)質，感應(ying)器分(fen)別探測(ce)三種光(guang)源的(de)入射(she)光(guang)強(qiang)(qiang)和透過(guo)被(bei)測(ce)透明物(wu)質后的(de)光(guang)強(qiang)(qiang)，透過(guo)光(guang)強(qiang)(qiang)與入射(she)光(guang)強(qiang)(qiang)的(de)比值即(ji)為透過(guo)率，用(yong)(yong)百(bai)分(fen)數表(biao)示。

現在的智能手機，具有光線感應器和距離感應器。光線感應器能夠實現屏幕亮度自動調節等，距離感應器能夠在通話時感應手機與人臉距離從而自動關屏，防止臉部誤觸屏幕操作。

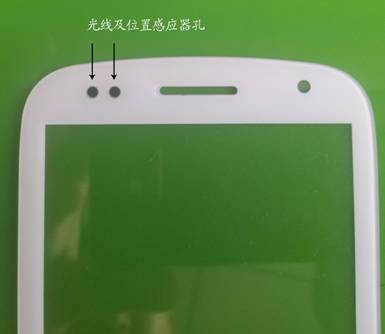

智能手機鏡片上(shang)，一(yi)般有兩個小(xiao)孔(kong)，用于(yu)光線(xian)感應器(qi)(qi)和距離(li)感應器(qi)(qi)的(de)紅(hong)(hong)外(wai)線(xian)穿透。還有一(yi)個稍大的(de)孔(kong)，用于(yu)攝(she)像頭。鏡片上(shang)這兩個小(xiao)孔(kong)的(de)紅(hong)(hong)外(wai)線(xian)穿透能力，直接(jie)影響到(dao)智能手機的(de)光線(xian)感應器(qi)(qi)和距離(li)感應器(qi)(qi)的(de)性能。所有這一(yi)個紅(hong)(hong)外(wai)線(xian)透過率指標，非常重要。

鏡片的主平面和攝像頭孔和光線及距離感應器孔，也有透光率指標要求。

?????????????????????

二： LS108A參數(shu)

1．儀器外形尺寸：? 長200mm ?寬180mm 高106mm；
2．最小測試物尺寸：￠1.5mm
3．儀器重量：約1500克；
4．分辨率：? 測量值5．測量精度：優于2%（無色均勻透光物質），出廠用標準樣板檢測優于1%；
6．紅外線：?? 850nm和940nm兩路測試
7．可見光：? 中心波長550nm；
8．供(gong)電(dian)電(dian)源(yuan)：9V AC/DC電(dian)源(yuan)供(gong)電(dian)，也可(ke)用便攜式外掛鋰電(dian)池供(gong)電(dian)。

三：儀器操作

1：插上電源，打開測試儀的電源開關。儀器首先進行自測試和自校準，自校準完成以后，三個顯示器的顯示值都為100;，表示無被測物時的透過率為100%。

?????????????????????
?

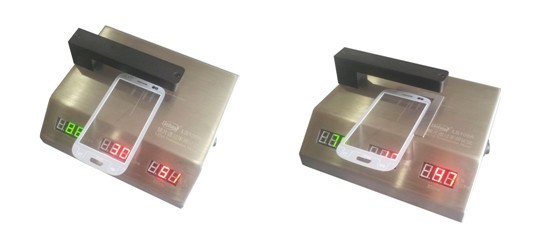

??? 2：將被測試物放入測試位置。三個顯示器分別顯示被測物對紅外850nm，紅外線940nm和可見光550nm波長的透過率。

???????????
?
四：儀器特點

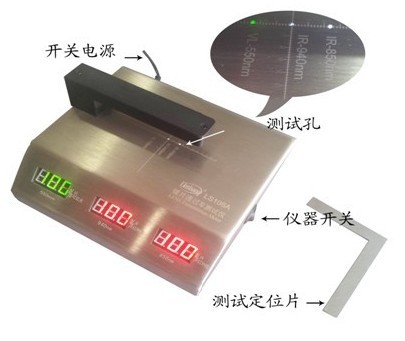

1.三個測試孔都具有對位指示LED，用于測試過程中，手機鏡片的孔位對準。
??? 2.特別適用于手機鏡片的紅外透過率及可見光透過率測試；
??? 3.儀器具有實時動態自校準功能，開機后自動校準到100%透過率；
??? 4.最小測試物尺寸為￠1.5mm。
??? 5.不銹鋼臺式設計，外觀精美，利于被測物放置，操作方便。
??? 6.在不銹鋼臺面(mian)，打(da)膠(jiao)固定一個鏡片(pian)定位(wei)片(pian)，便于生產線上鏡片(pian)的批(pi)量(liang)測(ce)試。

五：使用步驟及注意(yi)事項

1．儀器接上專用電源，保持測試位置為空，打開儀器開關；
??? 2．將被測物放入測試位置；
??? 3．顯示窗口分別顯示被測物對紅外850nm，紅外線940nm和可見光550nm的透過率；
??? 4．儀器不使用時，請關閉電源；
??? 5．開機時儀器自測試和自校準，測試位置必須為空，否則不能完成自校準；
??? 6．避免與腐蝕性物品接觸、遠離高溫高濕的環境；
??? 7．長時間連續使用時，由于LED光源的發光效率（LED光源溫度升高，效率下降）的原因，可能導致三個窗口數據不能顯示為100，此時請關閉儀器的電源，重新開機自檢和自校準，不影響測量精度和正常使用；
??? 8．可能會偶然出現無測試物時，顯示數據不能回歸為100，關機立即重啟儀器即可。
