LS152真空鍍膜在線測厚儀

詳細內容

一、LS152真空鍍膜在線測厚儀測試原理

材(cai)料(liao)(liao)(liao)(liao)的透(tou)(tou)過(guo)率(lv)(光密(mi)度(du)(du))和材(cai)料(liao)(liao)(liao)(liao)的鍍層厚度(du)(du)成一定的比例關(guan)系。這樣通過(guo)監(jian)控(kong)材(cai)料(liao)(liao)(liao)(liao)的光學透(tou)(tou)過(guo)率(lv)(光密(mi)度(du)(du))來(lai)(lai)達到(dao)監(jian)控(kong)材(cai)料(liao)(liao)(liao)(liao)的均勻性，鍍層厚度(du)(du)的目的。只要是光能透(tou)(tou)過(guo)的材(cai)料(liao)(liao)(liao)(liao)，都可以通過(guo)監(jian)控(kong)透(tou)(tou)光率(lv)來(lai)(lai)監(jian)控(kong)產品(pin)的品(pin)質。如(ru)卷繞(rao)真空鍍膜，玻(bo)璃鍍膜，玻(bo)璃生產線等(deng)等(deng)。

LS152真空鍍膜在(zai)線(xian)測厚儀

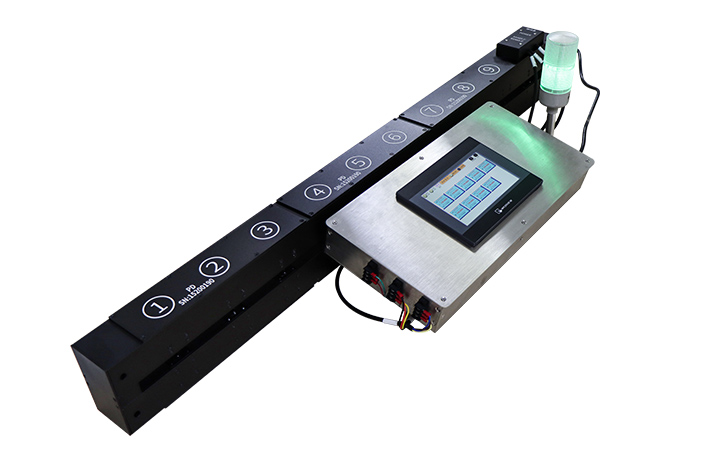

用戶可以自由選擇測試點的數量，下圖為9組測試點的在線測厚儀外觀圖。設備的實際長度以定制的測試點數量為準。

二、LS152非接觸式在線測厚儀結構組成?

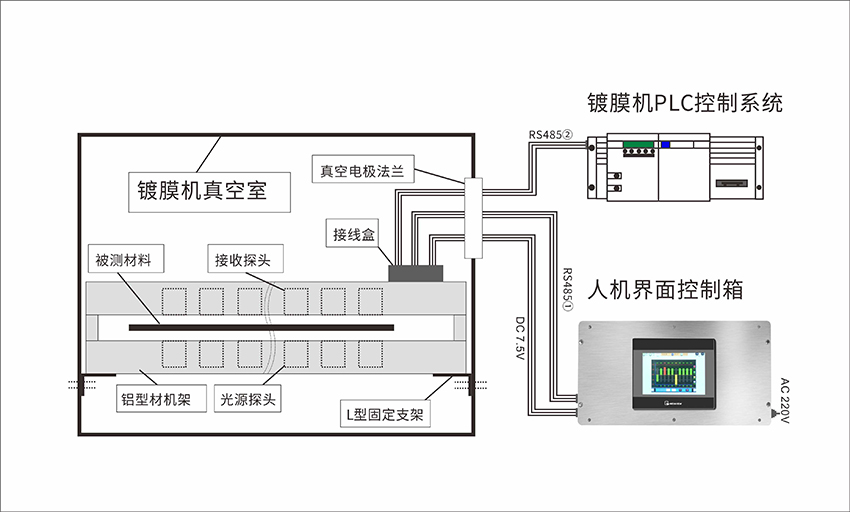

設備分為三部分：探測系統、人機交互設備、電腦實時監控系統；

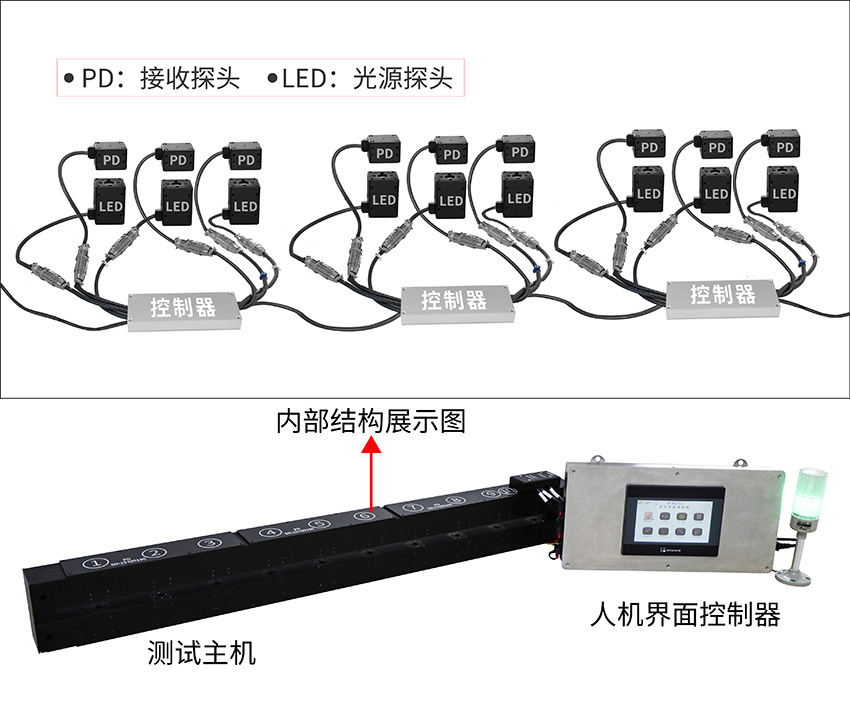

探測系(xi)統(tong):主要包(bao)括測試(shi)點（光(guang)源探頭+接收探頭），控制器和鋁(lv)支架(jia)；

人(ren)機界面：7寸LCD人(ren)機交(jiao)互(hu)界面，顯示各(ge)個測試點的透過率和光(guang)密度數據；

電腦(nao)實時監控系統（選配）：數(shu)據記錄(lu)，分析(xi)，報(bao)表(biao)等功能(neng)。

此(ci)儀(yi)器提供(gong)雙路的RS485通(tong)(tong)訊接口，標(biao)準的MODBUS通(tong)(tong)訊協(xie)議，方便和(he)PLC，單片機，人機界面，組(zu)態王，電腦等通(tong)(tong)訊。鍍膜機可以(yi)直接讀取此(ci)設備的光密度數據，實現控(kong)制自動(dong)化(hua)（閉環控(kong)制）。

三、LS152真空鍍膜在線測厚儀圖片

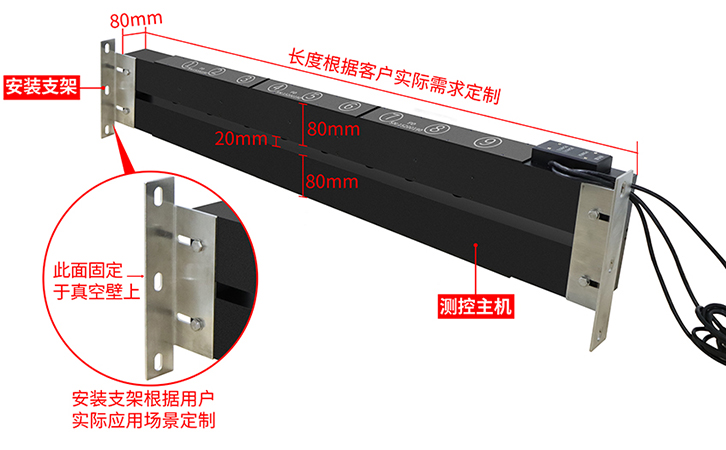

測控主機尺寸及安裝方式：

控制器和測(ce)(ce)試探頭內嵌于(yu)測(ce)(ce)控主機(ji)內，安(an)裝時只需要固定(ding)測(ce)(ce)控主機(ji)即可。每臺設(she)備均(jun)配有安(an)裝支架(jia)，安(an)裝支架(jia)根據客戶的實際安(an)裝需求進行(xing)定(ding)制。測(ce)(ce)控主機(ji)安(an)裝示意圖如下：

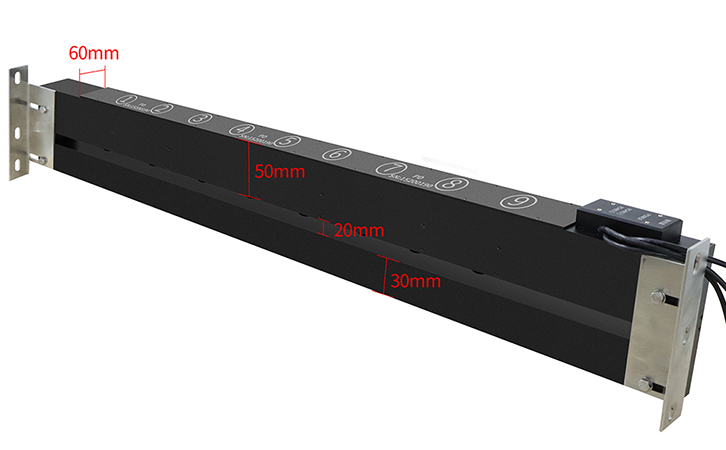

LS152真空鍍膜在線測厚儀可特殊定制的最小尺寸圖如下：

四、LS152在線涂層測厚儀參數

測試波長	850nm紅外線,530nm綠光可選
測量光斑	5mm圓形
透過率測量精度	優于±1%（無色均勻透光物質）
透過率分辨率	0.005%
光密度測量范圍	0.00 OD - 5.00 OD
光密度分辨率	0.01 OD for 0.00-3.00 OD0.05 OD for 3.00-5.00 OD
最大測量點數	45點
相鄰探頭之間距離	最小35mm
光源探頭和接收探頭之間距離	20mm
工作溫度	-10℃ ～ 60℃
存儲溫度	-20℃ ～ 70℃
相對濕度	小于85％，不結露
數據刷新周期	普通模式300ms/快速模式100ms
通訊接口	雙路RS485
通訊協議	支持標準MODBUS協議
儀器尺寸	長(根據客戶要求定制)×寬(80mm)×高(180mm)
需真空法蘭電極芯數	6根(不配電腦監控)9根(配電腦監控)
電源	220V AC/50Hz
